感熱転写印刷は、バーコードラベル、製品識別ラベル、物流ラベル、ケアラベル、その他の可変情報印刷に広く用いられています。感熱転写リボンは、プリントヘッドからの熱によってインクをラベル素材に転写します。

適切なリボンを選ぶには、ラベルの材質、印刷条件、そして完成した印刷物に求められる耐久性を考慮する必要があります。

このガイドでは、3つの主要な熱転写リボンタイプを紹介します。ワックス、ワックス樹脂、樹脂そして、さまざまなラベル素材や印刷要件に合わせてそれらを組み合わせる方法を解説します。

熱転写リボンとは何ですか？

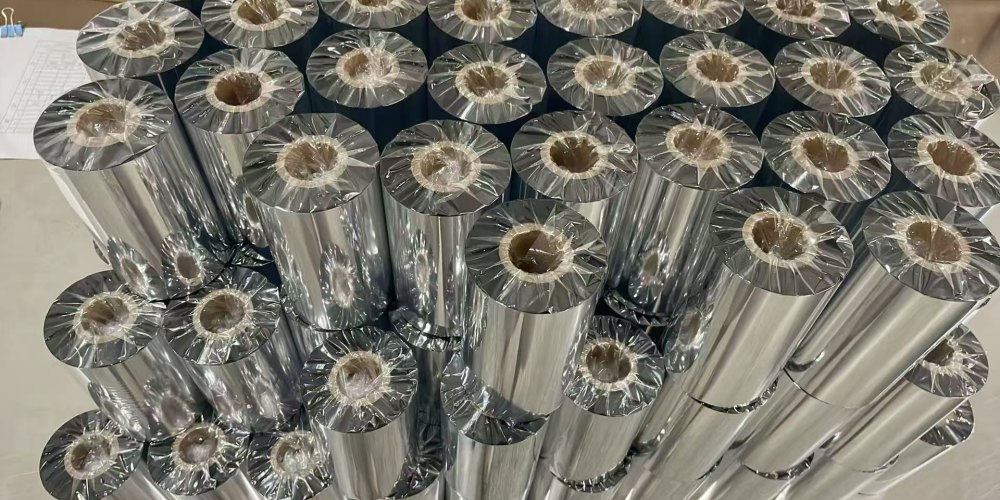

熱転写リボンは一般的に、高密度ポリエステルフィルムにインクやその他の機能層をコーティングして作られる。

一般的なリボンは以下で構成されます。

• キャリアフィルム
• 耐熱コーティング
• インクコーティング
• リーダーテープ
• 予告編テープ

耐熱層はプリントヘッドを保護し、印刷時の摩擦や粉塵の発生を軽減します。インク層には顔料、樹脂、ワックス、その他の添加剤が含まれており、転写温度、印刷品質、耐性に影響を与えます。

キャリアフィルムは、印刷時に必要な機械的強度を提供する。その厚さと強度は、リボンの伸びや印刷性能に影響を与える可能性がある。

熱転写印刷はどのように機能するのですか？

感熱転写印刷では、プリンターのプリントヘッドが熱を発生します。この熱によってリボン上のインクコーティングが溶け、インクがラベル表面に転写されます。

リボンは種類によって熱に対する感度が異なるため、プリントヘッドの温度、印刷速度、リボンの特性を総合的に考慮する必要があります。

リボンは、必要な印刷品質と耐久性を実現するために、ラベルの素材と適合させる必要があります。

熱転写リボンの主な種類

熱転写リボンは、一般的に次の3つの主要なカテゴリに分類できます。

1. ワックスリボン
2. ワックス樹脂リボン
3. 樹脂リボン

ワックスリボン

ワックスリボンはワックスの含有量が多く、一般的に非コート紙や紙ラベル素材に使用されます。

これらは通常、樹脂ベースのリボンと比較して、比較的低い印刷温度で済み、抵抗値も低い。

ワックス樹脂リボン

ワックス樹脂リボンは、ワックスと樹脂を組み合わせたもので、印刷適性と耐久性のバランスが取れています。

これらは、コート紙やケアラベル素材に使用できます。ワックスリボンと比較して、より高い耐性があり、印刷された情報に高い耐久性が求められる場合に適しています。

樹脂リボン

樹脂リボンは樹脂の含有率が高く、より高い耐性が求められる用途向けに設計されています。

これらはPVCなどの合成素材と併用でき、摩耗、汚れ、化学薬品、高温などが懸念される用途に適しています。

ワックス vs ワックス樹脂 vs 樹脂

以下の表は、簡単な比較を示しています。

リボンは、単に最も安価なものを選ぶのではなく、実際のラベル素材と用途の要件に基づいて適切なものを選ぶべきです。

熱転写リボンとラベル素材のマッチング方法

ラベル表面の特性は、リボン選定において重要な要素である。

コート紙の場合：

必要な耐性に応じて、ワックスまたはワックス樹脂リボンを検討することができる。

紙の表面が粗い場合：

ワックスリボン、またはワックスと樹脂を混合したリボンは、適切な転写性能を発揮する可能性がある。

PETおよびより滑らかな合成素材の場合：

ワックス樹脂または樹脂リボンの方が一般的に適しています。

より高い耐久性が求められる用途向け：

必要な耐性に応じて、樹脂リボンまたはワックス樹脂リボンを選択できます。

考慮すべきその他の要素

印刷速度

高速印刷には、必要な印刷速度でインクが効率的に転写されるように、適切な感度を持つリボンが必要です。

プリントヘッド温度

リボンの感度とプリントヘッドの温度は、同時に考慮する必要があります。適切なリボンを使用することで、印刷エネルギーを不必要に増加させることなく、必要な転写効果を実現できます。

耐摩耗性および耐薬品性

印刷されたバーコードや可変情報が摩擦、溶剤、化学薬品、高温にさらされる可能性がある場合は、樹脂やワックス樹脂などのより耐性の高いリボンが必要になる場合があります。

バーコードの明瞭性

回転バーコードや詳細なバーコードを扱う用途では、リボンとラベルの互換性が印刷情報の鮮明さに影響を与える可能性があります。

リボンの幅

リボンの幅は、一般的にラベルの幅と同じか、わずかに広い程度が適切です。また、プリンターの最大リボン幅の範囲内である必要があります。幅が広すぎるのは避けてください。

プリンターとリボンの互換性

熱転写リボンは、さまざまな巻き方向と形状で入手可能です。

一般的な巻線タイプは以下の2種類です。

• インクイン
• インクアウト

プリントヘッドの種類によって、互換性のあるリボンも異なります。

• 平頭
• エッジタイプ

プリンターの互換性を確認せずに、これらの構成を混在させてはいけません。

したがって、リボンの選択には、 プリンター仕様 そして ラベル素材.

熱転写リボン選定チェックリスト

熱転写リボンを注文する前に、以下の点を考慮してください。

1. どのようなラベル素材に印刷していますか？
2. 表面はコーティングされていますか、コーティングされていませんか、それとも合成素材ですか？
3. 使用しているプリンターとプリントヘッドは何ですか？
4. リボンの巻き取り方向はどちらが適切ですか？
5. 必要な印刷速度はどれくらいですか？
6. 印刷された情報には耐摩耗性が必要ですか？
7. 耐薬品性または耐溶剤性は必要ですか？
8. ラベルは高温にさらされる可能性はありますか？
9. プリンターに必要なリボンの幅と長さはどれくらいですか？

よくある質問

ワックスリボンとレジンリボンの違いは何ですか？

ワックスリボンはワックスの含有量が多く、一般的に紙ラベルに使用されます。樹脂リボンは樹脂の含有量が多く、より高い耐久性が求められる場合に使用されます。

紙ラベルに適したリボンはどれですか？

ワックスリボンは一般的に非塗工紙に使用され、ワックス樹脂リボンは塗工紙や、より高い耐性が求められる用途に使用できます。

PETラベルにはどのリボンを使えば良いですか？

PETへの印刷耐久性や使用条件によっては、ワックス樹脂リボンまたは樹脂リボンの使用を検討してもよい。

印刷速度はリボンの選択に影響しますか？

はい。高速印刷には、効果的なインク転写を実現するために、適切な感度を持つリボンが必要です。

結論

熱転写リボンの選定は、ワックス、ワックス樹脂、樹脂の中から選ぶだけではありません。ラベル素材、プリンター、プリントヘッド、印刷速度、必要な抵抗値など、すべてを総合的に考慮する必要があります。

これらの要素を理解することで、ラベルの用途や印刷条件に合ったリボンを選ぶことができます。

リボンの具体的なモデルとその用途については、弊社のガイド「熱転写リボンの用途と製品選定ガイド」をご覧ください。
